يتطلب بناء جهاز كمبيوتر اهتمامًا دقيقًا بعرض الفتحات وارتفاعات الخلوص، وهو الأمر الذي اكتشفته بالطريقة الصعبة عندما حاولت إنشاء جهاز AM4 الخاص بي وتشغيله.

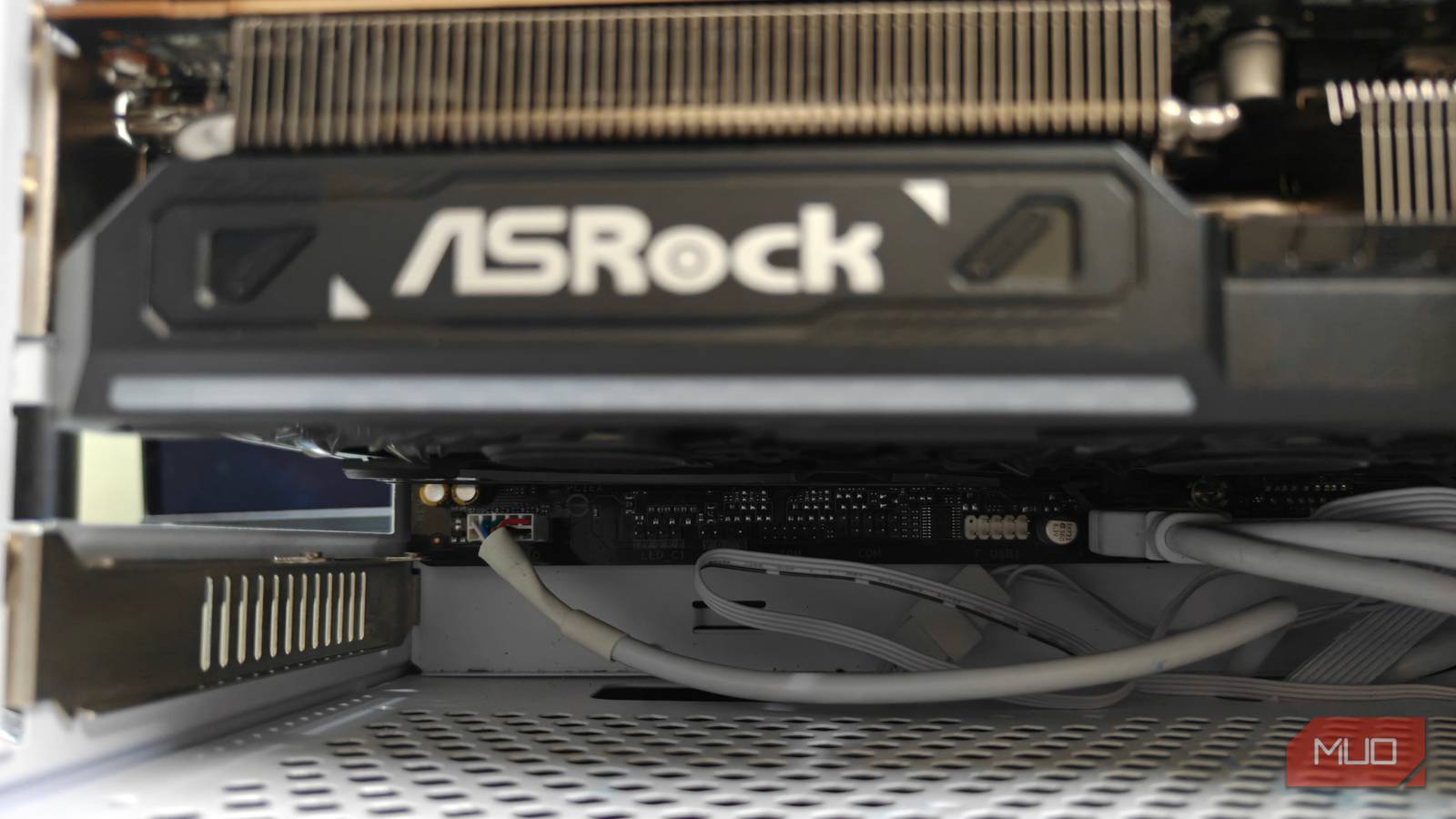

كانت بطاقة RX 9070 الخاصة بي عبارة عن بطاقة كبيرة جدًا، وكان عامل الشكل ذو الفتحة 2.5 يعني أنها تستهلك جميع فتحات PCIe الخاصة بي، وهو أمر غير مريح للغاية. كنت بحاجة إلى تبديل بطاقتي توسعة إضافيتين هنا، وكنت أبحث بشدة عن حلول.
بافتراض أنك غير راغب في التبديل إلى لوحة أم و/أو علبة أحدث، يمكنك دائمًا السير في الطريق الأكثر تجريبية، كما فعلت. هناك طرق متعددة للتعامل مع فتحات PCIe المحظورة، تتراوح من المعقول إلى المفكك قليلاً (بالمعنى الحرفي للكلمة).
باستخدام كابل PCIe الناهض
حل مكلف ولكنه أكثر أمانًا
كانت محاولتي الأولى لمحاولة حل المشكلة باستخدام أداة رفع PCIe. هذه ليست رخيصة الثمن تمامًا، كما أن تكلفة الأطقم (التي تتضمن كلاً من الكابل الصاعد والحامل) تكون باهظة الثمن.
ومع ذلك، أوصي دائمًا بشراء مجموعة أدوات تثبيت كاملة إلا إذا كنت تعرف بالضبط ما تفعله. كما يوحي الاسم، تتيح لك هذه المجموعات تركيب بطاقة رسوميات عموديًا داخل علبة الكمبيوتر. له بعض الفوائد – بما في ذلك التخلص تمامًا من ترهل وحدة معالجة الرسومات، كما يبدو رائعًا أيضًا.
يتمتع كابل PCIe riser أيضًا بميزة غير متوقعة تتمثل في تحرير مساحة كبيرة قد تشغلها وحدة معالجة الرسومات نفسها، مما يعني أنه يمكنك وضع عدد قليل من بطاقات التوسعة الإضافية من اختيارك.
ومع ذلك، بالنسبة لي، كان جهاز رفع PCIe يمثل مشكلة أكثر مما يستحق. بالنسبة للمبتدئين، لقد ارتكبت خطأ وطلبت الخطأ، مما ترك وحدة معالجة الرسومات عالقة بالقرب من مبرد وحدة المعالجة المركزية ما بعد البيع. اضطررت إلى الإبداع وتفكيك بعض الأجزاء حتى تعمل الأشياء مرة أخرى.
كان لا بد من إزالة شريحة GPU، على وجه الخصوص، بالكامل، مع بقاء كابل PCIe الأساسي والبنية سليمة. ترك هذا مساحة كافية للانزلاق في وحدة معالجة الرسومات، والتي تحولت بطريقة ما إلى ما يرام.
استخدام محولات وموسعات PCIe ذات الزاوية اليمنى
حل أقل “غزوًا” بكثير
وبطبيعة الحال، ليس الجميع يريد استخدام الناهض. إنه حل فوضوي بعض الشيء ويتطلب درجة معينة من المهارة (والمخاطر!) للعمل. ولحسن الحظ، هناك عدد قليل من البدائل التي ليست خطيرة بالمقارنة.
كان الحل بالنسبة لي هو الحصول على موسع PCIe ذو زاوية قائمة. هذه المنتجات رخيصة نسبيًا على مواقع مثل Amazon وAliExpress، مما يجعلها اختيارًا موصى به، وقد اخترت محول PCIe x1 لبطاقة Wi-Fi الخاصة بي.
بعد وصول محول PCIe x1 ذو الزاوية اليمنى، كنت مستعدًا للبدء. لقد بدأت بتفكيك اللوحة الأمامية وإخراج وحدة معالجة الرسومات. أسفل فتحة x16 الأولى كانت توجد فتحة PCIe x1، والتي كانت مناسبة تمامًا لبطاقة M.2 Wi-Fi التي كانت بحوزتي.
تابعت توصيل أحد الطرفين بفتحة PCIe x1 والطرف الآخر من المحول/الامتداد ببطاقة M.2 Wi-Fi نفسها. مع وجود بطاقة Wi-Fi في مكانها، حان الوقت لإعادة وحدة معالجة الرسومات إلى مكانها، الأمر الذي لم يقدم سوى القليل من المقاومة بشكل مدهش.
كل ما كان مطلوبًا فعله هو توصيل بطاقة M.2 Wi-Fi وتثبيتها بمسمار في أحد أدراج التوسيع الفارغة.
تمت إعادة التشغيل مرة واحدة لاحقًا، وعملت بطاقة Wi-Fi دون مشاكل، ولا يبدو أن وحدة معالجة الرسومات يمانع على الإطلاق! ربما تكون هذه هي الطريقة الأسهل والأقل خطورة، حتى لو كانت تحتاج إلى القليل من العمل.
الحصول على القليل من الإبداع
لا يوصى به للحصول على حل أكثر استدامة، ولكنه فعال مع ذلك
نادرا ما تكون الأمور سهلة. بالنسبة لي، كان شغل جميع فتحات PCIe الثلاثة بمثابة كابوس. سوف تشغل وحدة معالجة الرسومات جميع الفتحات الثلاثة عند وضعها أفقيًا، في حين أن الاتجاه الرأسي لن يتناسب مع علبة m-ATX الضعيفة.
كان الحل بعد ذلك هو التخلص من أقسام معينة من مجموعة تركيب وحدة معالجة الرسومات العمودية لجعلها “أقل حجماً”. لقد بدأت بإزالة المفصلات، تليها المقابض المعدنية الإضافية التي كانت تربطها بجوانب اللوحة.
بعد توصيل وحدة معالجة الرسومات بعناية، واجهت مشكلة أخرى – ببساطة لم يكن هناك أي شيء يمكن لوحدة معالجة الرسومات التمسك به. حتى أدنى حركة للكابل يمكن أن تؤدي إلى إزاحة بطاقة الرسومات، وقد ثبت أن هذا يمثل مشكلة كبيرة.
كان الحل النهائي هو تطبيق سلسلة من قطع الأشرطة اللاصقة ذات الوجهين شديدة التحمل والمقطوعة بدقة. ليس بالضبط حلاً دائمًا أو أنيقًا، ولكن يبدو أنه قام بالمهمة على ما يرام.
نظرًا لأن كل شيء يبدو “آمنًا” ومرفقًا، فقد حان الوقت أخيرًا لإضافة بطاقة M.2 Wi-Fi وصينية توسيع PCIe-to-OCuLink الثانوية، وكلاهما يتلاءم بشكل جميل. لقد كان الأمر بالتأكيد أكثر فائدة من محاولة استخدام كابل تمديد PCIe ذو زاوية قائمة، حتى لو استغرق الأمر المزيد من الجهد.
مشكلة تصميم اللوحة الأم والحالة التي يتعين على الشركات المصنعة معالجتها
الصورة الأكبر هنا يجب أن تكون كيفية تصميم اللوحات الأم (والحالات). ليس أقل من الإحباط أنه من المتوقع إلى حد كبير أن تتجاهل استخدام فتحات PCIe الإضافية الخاصة بك فقط لاستيعاب شيء أساسي مثل وحدة معالجة الرسومات.
لقد اشتريت هذه اللوحة الأم خصيصًا لتصميم فتحة PCIe الخاصة بها، وتخيل دهشتي عندما تبين أنها عديمة الفائدة. أنا شخصياً أرغب في رؤية تصميمات أفضل للحالات من الآن فصاعدًا، وربما حتى وحدات معالجة رسومات أقل حجمًا للحفاظ على كل شيء في مكانه.
